產(chǎn)品簡介：

水泥基滲透結(jié)晶型防水材料，是由特種水泥、精細(xì)石英砂及多種特殊活性化學(xué)物質(zhì)配制而成的淺灰色粉末狀防水材料，該產(chǎn)品含有活性化學(xué)物質(zhì)，其活性物質(zhì)以水為載體向混凝土結(jié)構(gòu)內(nèi)部滲透，與水泥水化物生成不溶與水的針狀結(jié)晶體，堵塞混凝土的毛細(xì)孔道及微細(xì)縫隙，使混凝土結(jié)構(gòu)表面向縱深逐漸形成一個致密的抗?jié)B區(qū)域，提高結(jié)構(gòu)整體抗?jié)B能力。

本產(chǎn)品是一種無機(jī)混合物，不含任何容易老化的有機(jī)化合物，其防水涂層與混凝土基面有極好的粘結(jié)力，施工后與結(jié)構(gòu)基面不會產(chǎn)生諸如夾層、起殼的現(xiàn)象。該產(chǎn)品借助滲透作用，能和混凝土結(jié)合為整體，可達(dá)到長久性的防水、防潮和保護(hù)鋼筋、增強(qiáng)混凝土結(jié)構(gòu)強(qiáng)度的目的。產(chǎn)品無毒、無環(huán)境公害，施工方便是新一代環(huán)保型防水涂料。

產(chǎn)品特點(diǎn)：

1、超強(qiáng)的滲透能力，可以隨著時間的推移逐步滲透到混凝土內(nèi)部，滲透深度可達(dá)30cm,無論是用于迎水面還是背水面，都有一樣的防水效果。

2、由于本產(chǎn)品借助滲透作用，能和混凝土結(jié)合為整體，可以達(dá)到長久性的作用，可承受一定外力的碰撞而不影響其防水功能。

3、快凝、早強(qiáng)、剛而不脆的特性。

4、具有防腐，防潮，耐老化，保護(hù)鋼筋，增強(qiáng)混凝土結(jié)構(gòu)強(qiáng)度。

5、環(huán)保性能好，無毒無公害，可以安全的應(yīng)用于飲用水及食品工業(yè)用混凝土工程。

6、施工簡單，省工省時，綜合成本低。

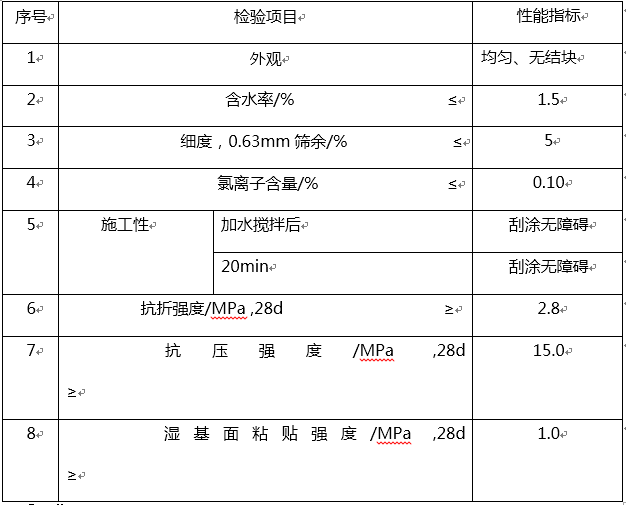

技術(shù)性能指標(biāo)：執(zhí)行標(biāo)準(zhǔn)GB18445-2012

適用范圍：

該產(chǎn)品廣泛用于大壩、發(fā)電站、橋梁、地鐵、隧道、路橋、水庫、涵洞、地下車庫、承臺樁頭、機(jī)場跑道、蓄水池、工業(yè)與民用建筑屋面、地下室、廁浴間等的防水施工，以及混凝土建筑設(shè)施等所有砼結(jié)構(gòu)弊病的維修堵漏工程。

施工方法：

1基面要求清潔、濕潤，對基層的滲漏點(diǎn)、裂縫、凹凸不平的基層進(jìn)行修補(bǔ)，再進(jìn)行大面積防水施工。

2施工方法分為：刮涂法、滾涂法或干撒法。

A、刮涂法：先清理基面，然后用清水沖刷，在濕基面上進(jìn)行施工涂刷防水材料；如果發(fā)現(xiàn)基面有嚴(yán)重滲漏點(diǎn)，應(yīng)先采用堵漏材料施工，再使用本材料，才能保證工程質(zhì)量；水灰比為0.3-0.4:1，涂刮的用量為1.4--1.7㎏/㎡，厚度為1.0mm為標(biāo)準(zhǔn)。

B、滾涂法：將材料按1.4--1.7㎏/㎡的用量均勻的用滾刷滾在處理后的基層上。

C：干撒法：在混凝土澆筑密實碾平整后立即進(jìn)行施工，按0.8-1.2㎏/㎡的用量均勻的撒在混凝土表面，及時壓實抹光。終凝后檢查是否有不良施工處并及時修補(bǔ)。

3、施工要求：用清潔水拌料，攪拌均勻至粘稠狀才可以使用。（拌好的漿料必須盡快用完。防水涂層的厚度不能低于1㎜。涂刮施工時，要做到邊涂邊刮，邊用毛刷沾水（或噴細(xì)霧）在涂層表面來回拉刷。干撒施工必須噴撒均勻，陰陽角處作節(jié)點(diǎn)處理。

4、基面養(yǎng)護(hù)：曝曬下的基面3-5天噴水保養(yǎng)；一般只需1-2天噴水養(yǎng)護(hù)即可。

注意事項：

1、施工必須在混凝土結(jié)構(gòu)或牢固的水泥砂漿基面進(jìn)行。

2、有滲水的點(diǎn)或縫要先把滲水部位封堵好。

3、老的結(jié)構(gòu)在做防水層施工前要把原有防水層清除掉，不能有浮灰、油污、凹凸，破損不平的要進(jìn)行找平及修補(bǔ)，才達(dá)到防水施工要求。

4、拌料不可有結(jié)塊或料球。

5、要確保涂層厚度與施工推薦用量。采用涂刷方法施工時，若漿料太稀、攪拌不均勻，均容易引起基面起粉或起殼現(xiàn)象。

6、衛(wèi)浴施工對管道接縫處必須進(jìn)行特別處理，可沿管壁與基面交接處鑿10㎜深的V型槽進(jìn)行封堵后，再做基面防水涂層。

7、產(chǎn)品存放在5℃以上陰涼、通風(fēng)、干燥處，保質(zhì)期為6個月。
