防水卷材鋪設(shè)的各種方法利弊分析

防水卷材的鋪設(shè)方法有多種，常用的為：滿粘法、空鋪法、點(diǎn)粘法和條粘法。

     一般來說，在選用鋪設(shè)方法時(shí)要優(yōu)先考慮空鋪法、點(diǎn)粘法和條粘法。因?yàn)槲菝媸艿鼗冃危Y(jié)構(gòu)荷載，溫差變形，找平層及防水層收縮變形等因素的影響，若防水層與基層滿粘的話，其適應(yīng)變形的能力差，防水層常被拉裂破壞。解決這一問題的辦法無非是提高卷材的延伸率，減少結(jié)構(gòu)變形和改變鋪貼工藝，而改變鋪貼施工工藝最為簡(jiǎn)便易行。空鋪法、點(diǎn)粘法、條粘法和機(jī)械固定法等工藝使防水層與基層盡量脫開，防水層有足夠的長(zhǎng)度參加應(yīng)變，對(duì)解決防水層被拉裂起到了良好的效果。

    但這幾種鋪貼方法各有自己的優(yōu)缺點(diǎn)，適合不同形式屋面及在有一定限制性條件下的防水層鋪設(shè)。

  滿粘法粘貼防水卷材的最大優(yōu)點(diǎn)是卷材與基層粘貼牢固。主要適合以下幾種情況：

  (一)風(fēng)力強(qiáng)勁的地區(qū)：滿粘法粘貼避免了卷材被風(fēng)抓起撕裂的可能。雖然也可以空鋪，然后在卷材上面覆蓋重物，如鋪設(shè)小型混凝土板或鋪設(shè)一道礫石層來解決卷材被風(fēng)撕裂。但無疑增加了成本(如材料本身以及屋面荷載加大，屋面板增厚等)。

    (二)坡屋面；滿粘的卷材與基層結(jié)合牢固，避免了卷材的向下滑落。雖然也可以采用機(jī)械固定的方法來固定卷材，但因不能全面固定，所以還會(huì)遇到上面所提到的卷材被風(fēng)刮起的缺陷。

 (三)需要在防水層上頻繁地進(jìn)行其他工種施工作業(yè)的情況：如在屋面上設(shè)計(jì)有彩鋼坡屋頂。通常情況下是在彩鋼坡屋頂沒有安裝彩鋼板前，鋪設(shè)防水卷材(因安裝彩鋼板后，鋼結(jié)構(gòu)屋頂內(nèi)十分黑暗，雖可人工照明，但空間狹小，不利于施工)。在安裝彩鋼板時(shí)，施工作業(yè)人員要頻繁踩踏卷材，難免要對(duì)防水層造成破壞，而滿粘的卷材在一定程度上可以承受這種外力的沖擊，而不至于移位，接縫撕裂。

如前所述，空鋪法和條(點(diǎn))粘法的優(yōu)點(diǎn)在于它很好地克服了由于結(jié)構(gòu)變形所產(chǎn)生的應(yīng)力的破壞，同時(shí)也降低了勞動(dòng)強(qiáng)度，省時(shí)省力(粘貼量減少)。而缺點(diǎn)也正是它不適合坡屋面、風(fēng)力強(qiáng)勁的地區(qū)以及防水層鋪設(shè)后要承受施工作業(yè)所產(chǎn)生的外力作用的情況。

實(shí)際上，空鋪法和條(點(diǎn))粘法施工中也用到了滿粘法——卷材周邊800毫米范圍內(nèi)要滿粘。在滿粘法施工中，同樣要用到空鋪法。

卷材屋面防水層要求基層有較好的結(jié)構(gòu)整體性和剛度，由于找平層收縮和溫差影響，水泥砂漿找平層應(yīng)該設(shè)置分隔縫，使找平層裂縫集中于分隔縫中，減少找平層大面積開裂的可能。為避免卷材在分隔縫處被撕裂，在采用滿粘法鋪設(shè)卷材時(shí)，在分隔縫處卷材要空鋪，最好再增加一道干鋪的卷材條，將分隔縫蓋住，且與基層和上面卷材都不粘貼在一起，否則只是增加了局部卷材層的厚度而已。

在實(shí)際施工中要充分考慮各種鋪貼方法的利與弊，取長(zhǎng)補(bǔ)短，綜合運(yùn)用，以達(dá)到最佳防水效果。

防水卷材鋪設(shè)實(shí)例

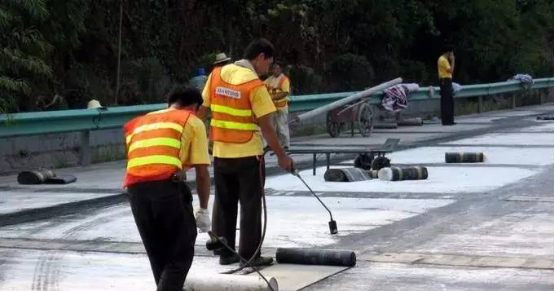

2.1熱熔法施工（APP/SBS）

一、施工工具：汽油噴燈（3.5升）、滑輪、刷子、壓子、剪子、卷尺、掃帚等。

二、基層處理：基層為水泥砂漿找平層，基層必須堅(jiān)實(shí)平整，不能有松動(dòng)、起鼓、面層凸起或粗糙不平等現(xiàn)象，否則必須進(jìn)行處理。

三、基層必須干燥，含水率要求在9%以內(nèi)，測(cè)試時(shí)在基層表面放一塊卷材，經(jīng)3—5h后如其下表面基本無水珠時(shí)即可施工。

四、在施工前要認(rèn)真清掃基層表面上殘留的水泥砂漿殘?jiān)?/span>、灰塵及雜物，然后涂刷底油，要求涂刷均勻一致，一次涂好，干燥8h以上（以氣溫而定，不粘腳為宜）。

五、復(fù)雜部位處理：陰陽角部位均應(yīng)做成八字形，對(duì)女兒墻、管根、煙筒、排氣孔及落水口、伸縮縫等拐角部位均應(yīng)做附加層，一般寬為30cm，搭接為6—8cm。

六、卷材鋪貼：鋪貼卷材前，要量好要施工的防水面積，然后根據(jù)材料尺寸合理使用材料，從最低處開始鋪貼，先將卷材按位置放正，長(zhǎng)邊留出8cm接茬、短邊留出10cm接茬。然后點(diǎn)燃噴燈對(duì)準(zhǔn)卷材底面及基層表面同時(shí)均勻加熱（噴燈嘴距卷材表面約30cm為宜），待卷材表面熔化后，隨即向前滾鋪卷材，并把卷材壓實(shí)壓平，接茬部分以壓出熔化瀝青為宜，滾壓時(shí)不要卷入空氣和異物，并防止偏斜、起鼓和折皺。最后再用噴燈和壓子均勻細(xì)致的把接縫封好，防止翹邊。

七、勞動(dòng)保護(hù)及安全防護(hù)：卷材在運(yùn)輸及施工過程中要防止堅(jiān)硬物體硌傷、刺破，施工完畢后禁止隨意踐踏，并做好使用保護(hù)工作。在施工過程中戴好手套，避免燒傷、燙傷，對(duì)于汽油桶、卷材等易燃物品要單獨(dú)存放，遠(yuǎn)離火源，預(yù)防火災(zāi)和工傷事故的發(fā)生。

2.2冷貼法施工（三元乙丙卷材）

一、基層處理

(1)、基層表面應(yīng)充分干燥，不得有凹凸、松動(dòng)、鼓包、起皮、裂縫、麻面等現(xiàn)象，用2M直尺檢查基層表面平整度，偏差不得超過5MM。

(2)、基層與突出屋面的結(jié)構(gòu)（如女兒墻、立墻等）交接處的陰陽角均應(yīng)作成半徑為圓弧。

(3)、女兒墻頂端和檐口部位的滴水線應(yīng)符合要求，水落口要適合于鋪設(shè)卷材且周圍排水良好；在鋪設(shè)卷材防水層之前，應(yīng)清除基層上灰塵、油脂等雜物，基層表面必須干凈。

二、卷材防水層的鋪設(shè)和粘結(jié)處理

（1）、卷材的鋪設(shè)方法和適用范圍

根據(jù)工程類型、結(jié)構(gòu)特點(diǎn)、防水部位及施工條件確定卷材的鋪設(shè)方法，可采用滿粘法或空鋪法。三元乙丙卷材防水層可分為單層和疊層構(gòu)造，具體應(yīng)根據(jù)設(shè)計(jì)要求。

粘貼法：是采用專用基層膠粘劑把卷材全部粘結(jié)在基層上的施工方法。滿粘法適用于各類工程的卷材與基層以及卷材與卷材之間的粘結(jié)。

（2）、卷材的放置

卷材在鋪貼之前，需在合格基層上將卷材從緊卷狀態(tài)下展開，使其從拉伸狀態(tài)自由收縮，消除卷材在生產(chǎn)卷曲過程中產(chǎn)生的應(yīng)力，避免以后卷材收縮造成不良后果。

（3）、卷材防水層滿粘法

1）、鋪設(shè)水平防水層

①、將卷材展開并定位：把卷材折回一半，使卷材底面有一半暴露；折回的卷材應(yīng)平滑、無皺折；

②、攪勻基層膠粘劑并用絨毛滾刷或毛刷把膠勻涂布在基層和卷材上，不要結(jié)球，并保證使兩個(gè)表面都達(dá)到100%涂布，但在卷材搭接區(qū)不要涂基層膠粘劑；基層膠粘劑干燥至仍然發(fā)粘但指觸不粘時(shí)，即可開始鋪貼卷材。

③、操作時(shí)應(yīng)將卷材沿長(zhǎng)方向已涂膠一側(cè)向外對(duì)折，對(duì)準(zhǔn)基準(zhǔn)線將涂過膠干燥的一半卷材滾鋪進(jìn)涂過膠的基層上。鋪貼時(shí)不能拉伸卷材，并避免出現(xiàn)折皺缺陷；每鋪完一幅卷材后，立即卷材表面用力滾壓，以保證卷材與其粘貼牢固；折回卷材未粘結(jié)的一半，按照上述工藝完成整幅卷材鋪貼。

2）、鋪設(shè)垂直面防水層

垂直面防水層卷材應(yīng)由下向上鋪貼，涂膠及晾膠的方法與平面相同。

（4）、卷材搭接縫的粘結(jié)和密封

  1）、卷材與卷?xiàng)U的連接采用搭接方式，搭接寬度為短邊80MM，長(zhǎng)邊為80MM。

  2）、相鄰卷材搭接定位，用專用清洗劑清潔搭接區(qū)后，均勻涂刷搭接膠粘劑。

  3）、待搭接膠粘劑干燥至仍有粘性但指觸不粘時(shí)，沿底部卷材的內(nèi)邊緣13MM以內(nèi)，擠涂4MM寬的內(nèi)密封膏膏條，在所有的接縫上，特別是接縫相交處要確保密封膏不間斷。

  4）、在內(nèi)密封膏擠涂完畢后，進(jìn)行卷材搭接粘結(jié)作業(yè)，用手一邊壓合一邊排除空氣，使搭接部位粘合，不要拉伸卷材或使卷材出現(xiàn)皺折；隨后立即用手持鋼壓輥以正向壓力向接縫外邊緣輥壓，保證粘結(jié)牢固，滾壓方向應(yīng)與接縫方向垂直。

 5）、用沾有配套清洗劑的布清理接縫，以接縫為中心線擠涂搭接密封膏，并用帶有凹槽的專用刮板沿接縫中心線以45度角刮涂壓實(shí)外密封膏，使之定型。搭接密封膏應(yīng)在搭接完成2h后施加，并應(yīng)當(dāng)日完成。

（5）、防水層的保護(hù)和壓載

1）、防水層完成并經(jīng)檢驗(yàn)合格后，方可進(jìn)行保護(hù)層或壓載層的施工。

2）、屋面防水層的保護(hù)：在卷材防水層鋪設(shè)完成后，應(yīng)根據(jù)設(shè)計(jì)及有關(guān)規(guī)范的要求，在防水層上鋪設(shè)保護(hù)層。對(duì)于上人屋面，可采用水泥砂漿、細(xì)石混凝土剛性保護(hù)層或塊體材料作為保護(hù)層；對(duì)于非上人屋面，可根據(jù)需要涂刷表面著色保護(hù)涂料。

三、質(zhì)量要求

（1）、三元乙丙卷材防水工程完成后，不得有滲漏和積水現(xiàn)象。檢驗(yàn)屋面有無滲漏和積水、排水系統(tǒng)是否順暢，閉水試驗(yàn)后進(jìn)行。

（2）、三元乙丙防水卷材及系統(tǒng)配套材料的品種、規(guī)格和性能應(yīng)符合設(shè)計(jì)要求及本工藝的。質(zhì)量應(yīng)符合相關(guān)標(biāo)準(zhǔn)的規(guī)定。

（3）、卷材防水層的外觀應(yīng)平整、順直，不得有扭曲和皺折。

（4）、卷材防水層的鋪貼方法和鋪貼順序應(yīng)符合本工藝的要求。其搭接寬度應(yīng)正確，接縫應(yīng)嚴(yán)密。卷材搭接區(qū)應(yīng)粘結(jié)牢固，內(nèi)、外密封膏膏條必須連續(xù)，不能間斷。

（5）、一般細(xì)部節(jié)點(diǎn)及復(fù)雜細(xì)部節(jié)點(diǎn)的附加防水處理應(yīng)符合本工藝的要求。所有接縫、卷材端頭、收頭部位應(yīng)按本工藝的規(guī)定用專用密封材料封嚴(yán)，密封膏不能間斷。粘貼自硫化三元乙丙片材料的部位無接縫，邊緣用密封材料封嚴(yán)。

（6）、保護(hù)層的設(shè)置應(yīng)符合本工藝的規(guī)定。在剛性保護(hù)層與防水層之間應(yīng)設(shè)置隔離層。則性保護(hù)層表面分格縫的設(shè)置應(yīng)符合國(guó)家標(biāo)準(zhǔn)和設(shè)計(jì)要求。塊體保護(hù)層應(yīng)鋪砌平整、均勻嚴(yán)密。其分格縫的留設(shè)應(yīng)正確。

防水卷材施工細(xì)部構(gòu)造

屋面防水工程節(jié)點(diǎn)一般多而復(fù)雜。不同的構(gòu)造、形式和材料，設(shè)計(jì)不盡相同。眾多的節(jié)點(diǎn)包括:屋面檐口、天溝、水落口、泛水、壓頂以及防水工程的變形縫、分格縫、穿過防水層管道、預(yù)埋件、出入孔、施工縫、地漏和防水層的收頭等等。
