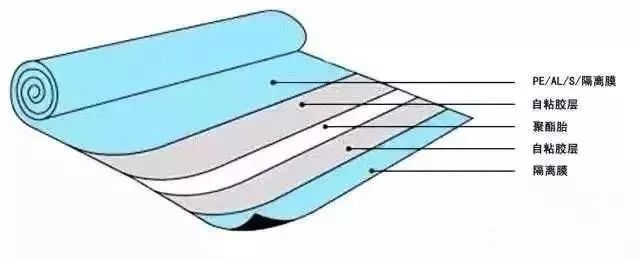

高分子自粘防水卷材是是一種自身能與基面粘結的防水密封材料，分為有胎自粘和無胎自粘兩種，以自粘聚合物改性瀝青為基料，上覆面為聚乙烯膜、下覆面為可剝起的硅油膜。有胎自粘上、下自粘膠中間多一層聚酯氈胎體。

自粘類防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。造成其不易揭開膜的因素有以下幾種：

配方中使用的油份過多或是一些廢機油之類的，在生產出的卷材在存放的短時間內就是極易析出，析出的油份會導致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應，使得隔離性下降，揭不開膜。

由于PE隔離膜的耐高溫指數低，所以在涂覆硅油的烘干溫度也不能過高，生產時各種產品都有要求的相應的不同的出料溫度，如果生產時出料溫度超過了硅油的烘干溫度膠料就會和硅油相容，失去隔離性，同時隔離膜也會出現褶皺嚴重影響產品的外觀。

卷材從涂油鍋出來以后需要經過幾道冷卻水來進行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。

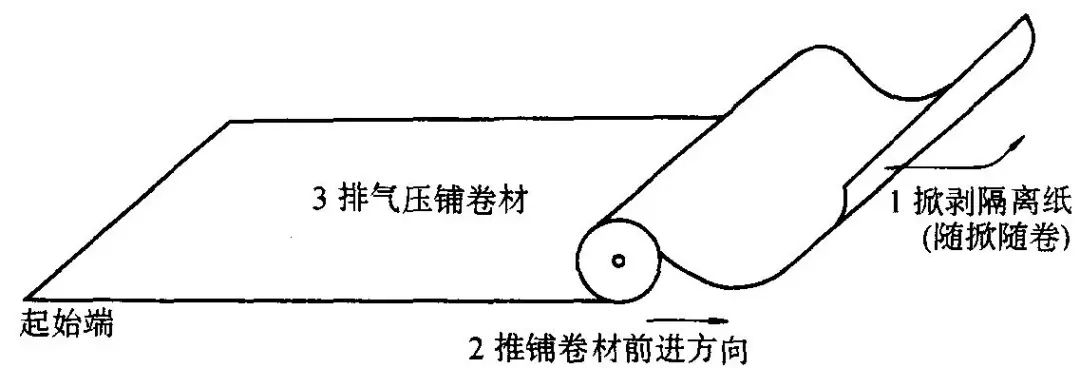

夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因為溫度過高而傾斜；這兩種情況均會致使卷材揭膜很困難。

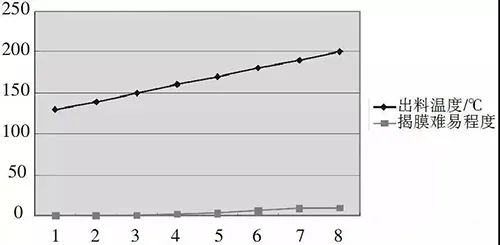

縱坐標代表生產時膠料的出料溫度，橫坐標代表揭膜的難易程度，難易程度從0-8作為標識，8代表最難揭，即揭不開。

跟生產線的冷卻水的溫度有關系，冷卻水在生產時起到一個至關重要的作用，如果生產出來的卷材不能及時得到很好的降溫，那么嚴重時會把隔離膜表面燙壞，嚴重影響產品的外觀及質量。

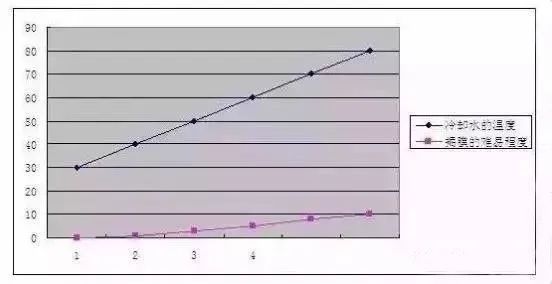

▲揭膜難易程度跟冷卻水溫度的關系圖

縱坐標代表生產時冷卻水的溫度，橫坐標代表揭膜的難易程度，難易程度從0-6作為標識，6代表最難揭，即揭不開。

卷材冷卻效果是依據產品厚度、生產線速度、設備冷卻狀況、氣候條件或環境溫度而定。如果卷材是在慢冷條件下生產卷材，膠料面層將出現0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產卷材，膠料面層將出現表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態是良好的。
